Un truc de fou !






Le moteur sera un MDS à refroidissement par air, que je vais "marinisé" avec une serpentin.

Il est livré avec un silencieux et non pas un résonateur.

Il faut que je trouve un cardan fileté en M6 d'un côté, et pouvant se monter sur un axe de diam 5mm.

Et voici la ligne d'échappement "alu- cuivre" pour emmener les gaz jusqu'au tableau arrière.

Pour le moment l'échappement est encore libre, j'attends de mettre en place le moteur pour finaliser.

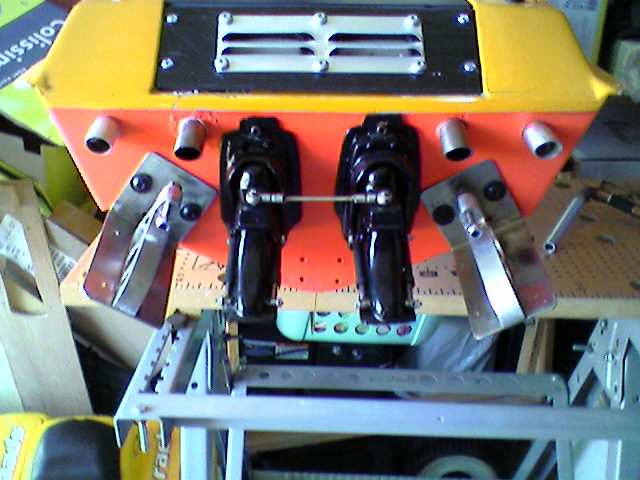

Le tableau arrière refait pour que ce soit plus propre :)

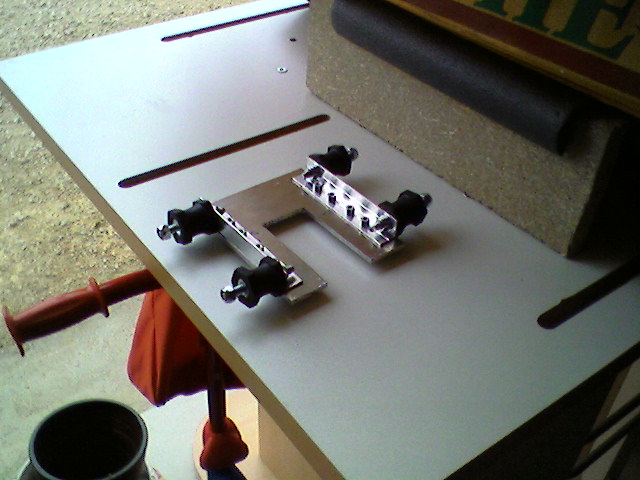

Le support moteur fait maison : cornière alu 2mm + plaque alu 4mm + BTR M4 + silent block RENAULT

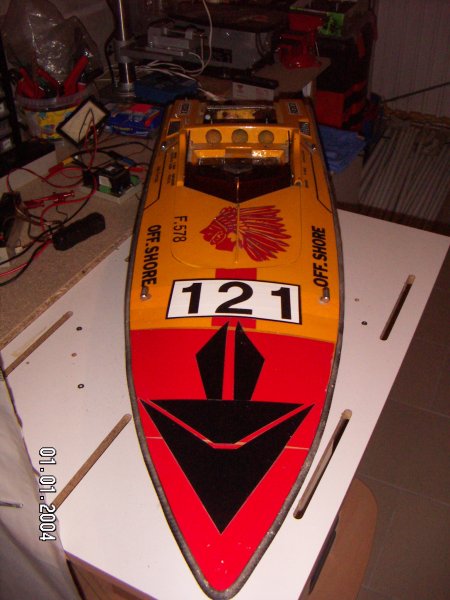

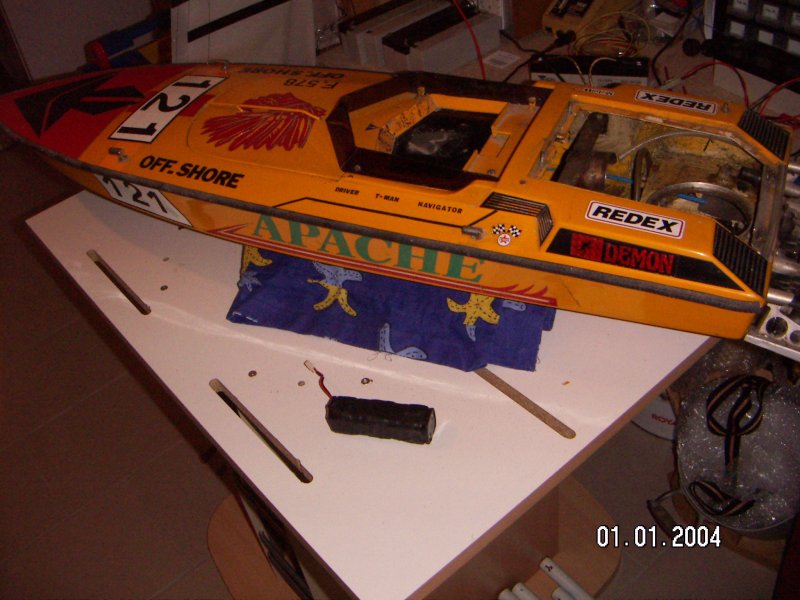

Le nettoyage qui va bien : j'ai enlevé les cloisons latérales, fais le ménage, passé l'aspi :), et ça ressemble à ça :

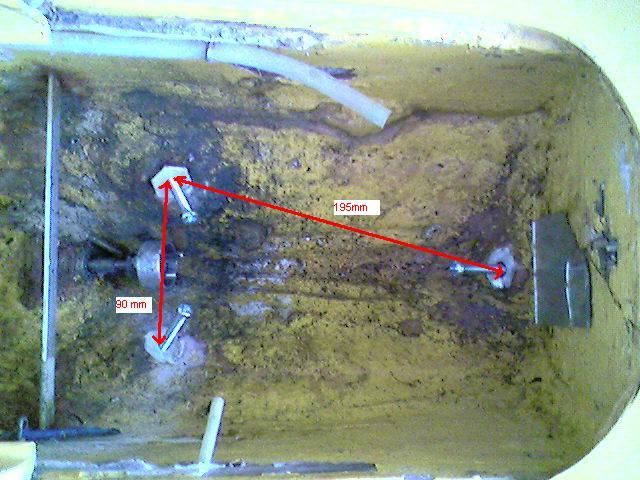

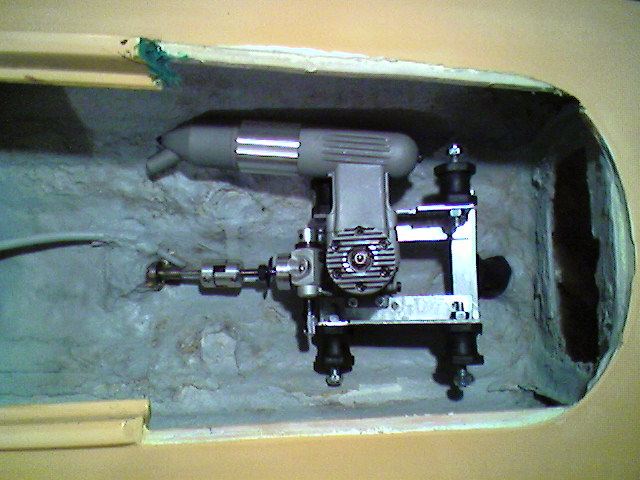

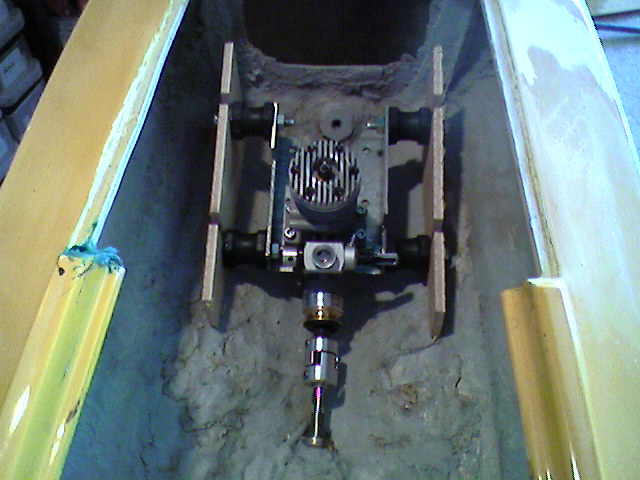

ça avance tout doucement...placement du moteur et ses supports

Et puis les hélices...merci Ignacio...

Une fois le bati réduit de 10mm (empattement), placement et collage des supports

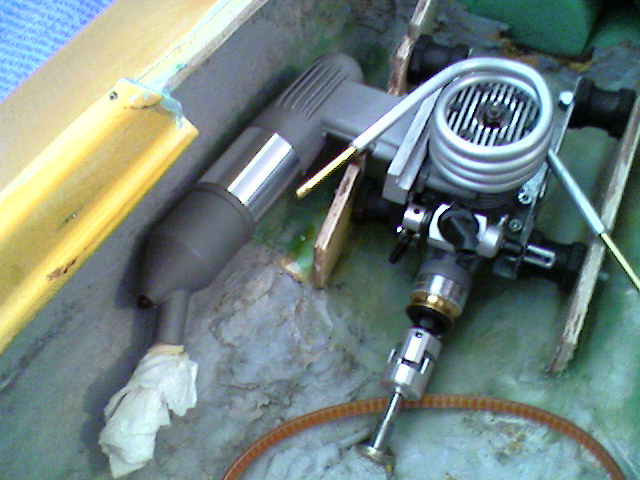

Le silencieux qui va devoir être bricolé pour rentrer dans la coque

Et puis les hélices...merci Ignacio...

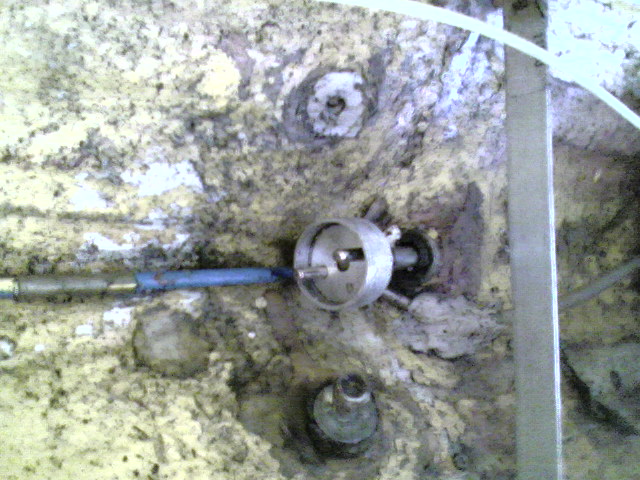

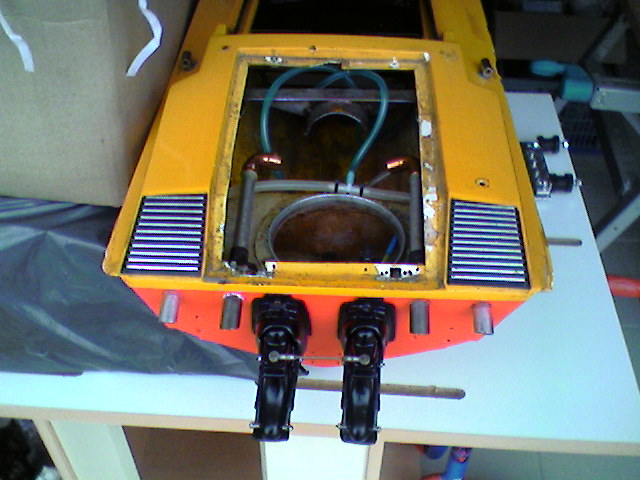

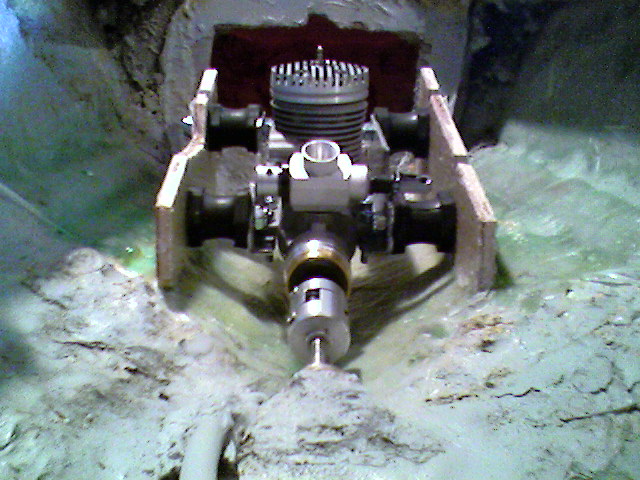

Le gouvernail qui arrive de l'autre côté de la manche...et le moteur fixé sur ses supports résinés.

+ =

Les tubes de cuivre de diam 4mm au congel, le tube alu de diam 4mm (int) dans l'eau chaude...

On insert le tout en force...et normalement pas de fuite...je vais quand même y mettre un peu de colle...

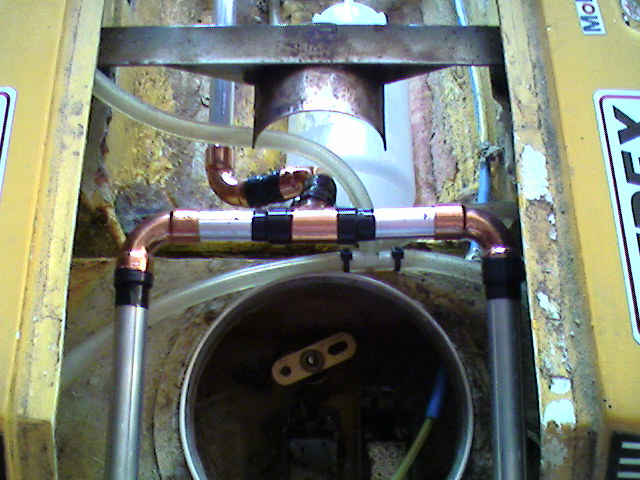

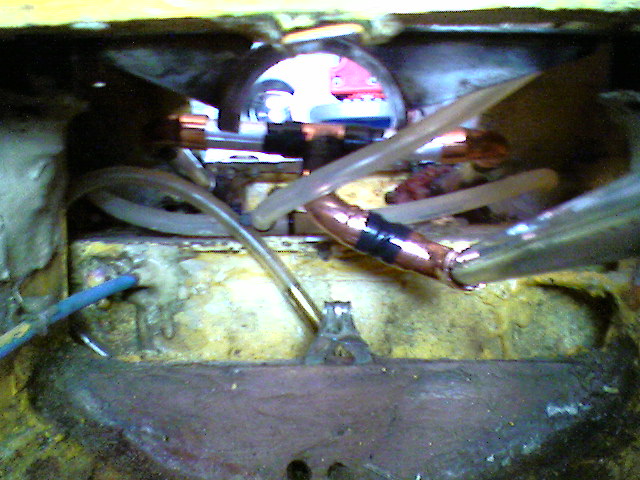

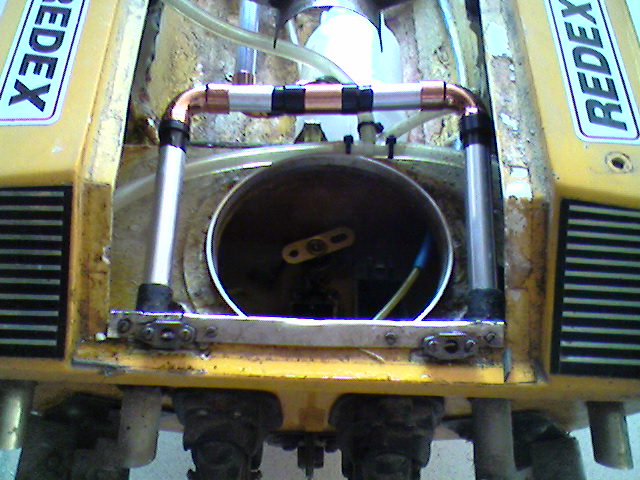

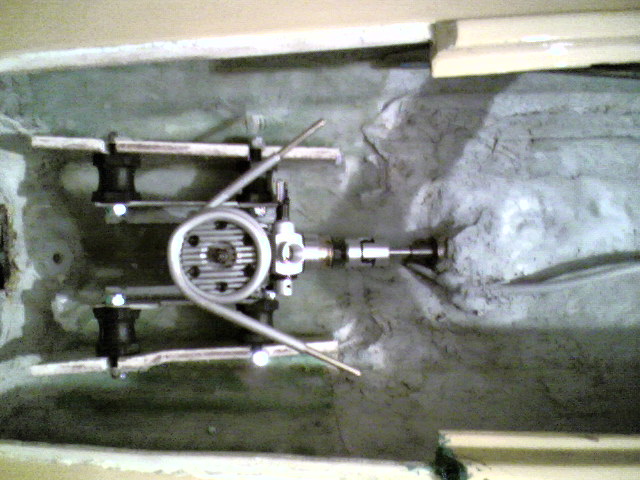

Et enfin le serpentin placé...


Changement de la graisse dans le tube de transmission

+ =

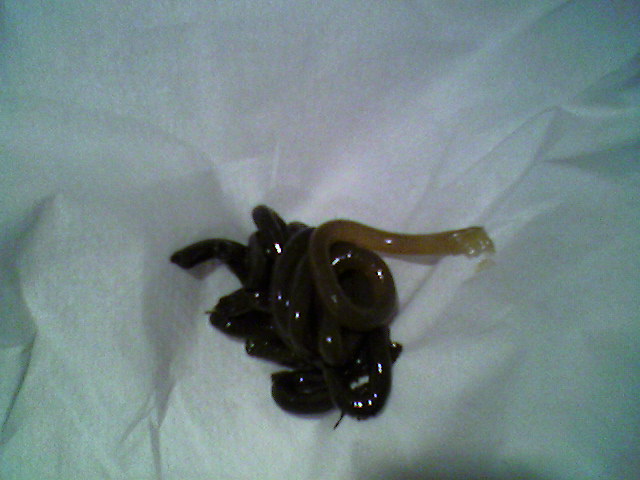

Sur la dernière photo on voit bien la différence de couleur entre la graisse neuve et celle déjà en place

C'est de la graisse au lithium, mise dans une grosse seringue

transmission installée...et frite dans le museau au cas où :)


La bride d'échappement qui devait être refroidie...mais bon...



Le perçage a été fait avec un angle de 20° pour avoir la sortie plus haute que la sortie moteur

Le résultat en place...c'est pas mal :)

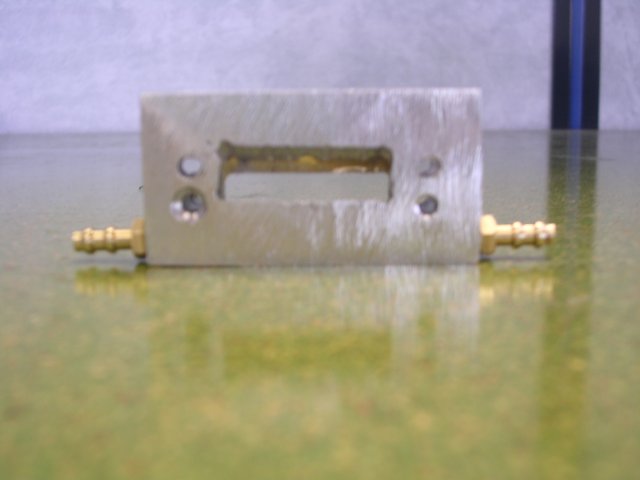

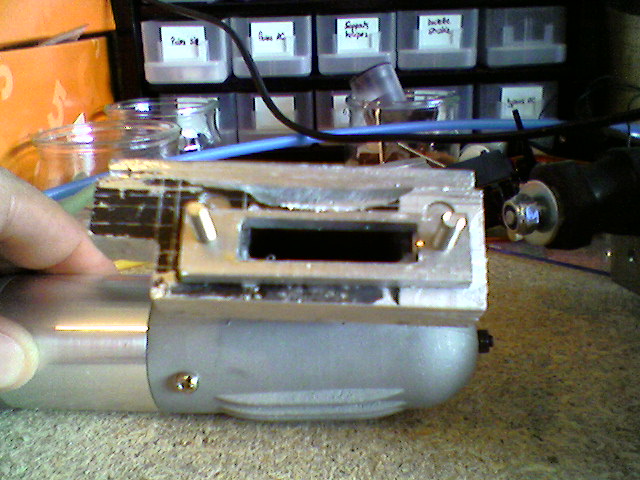

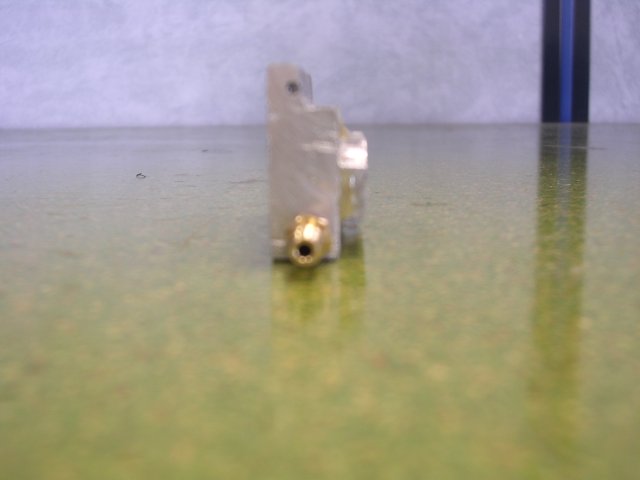

Des photos détaillées de la bride...




L'ouverture du capot arrière

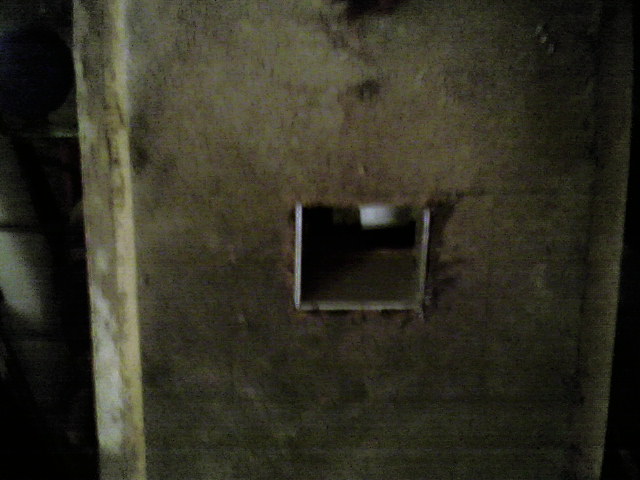

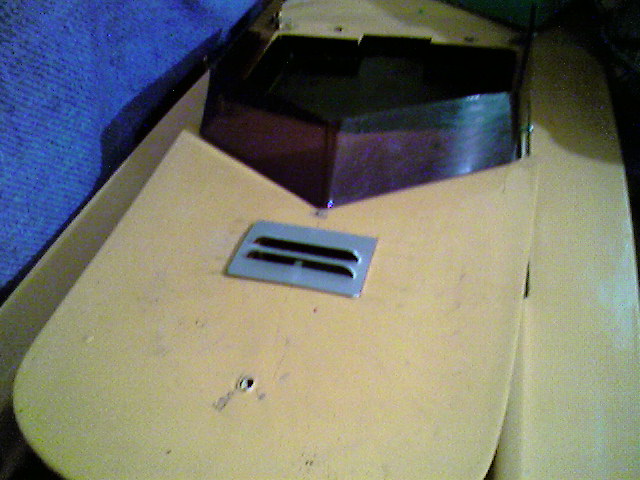

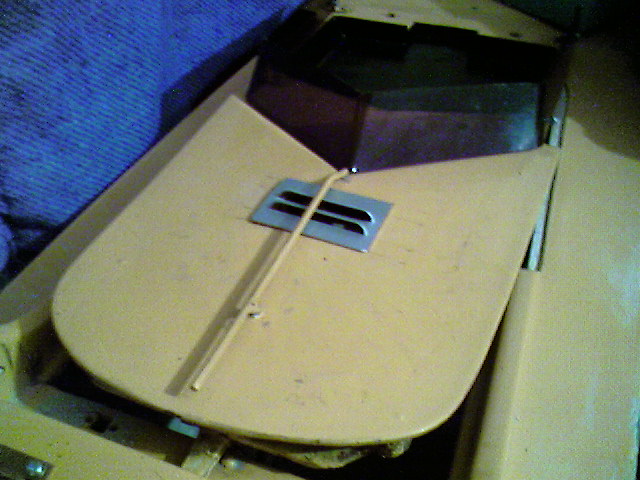

Et la prise d'air frais pour le carbu...

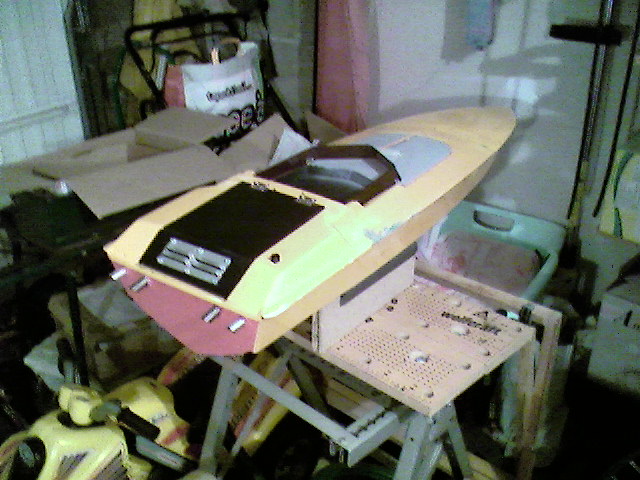

Quelques photos pour voir l'avancée des travaux :

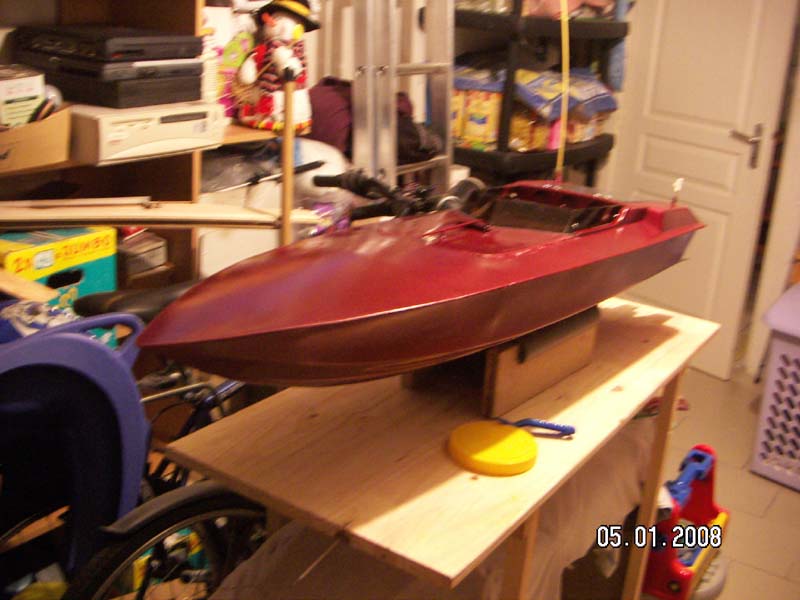

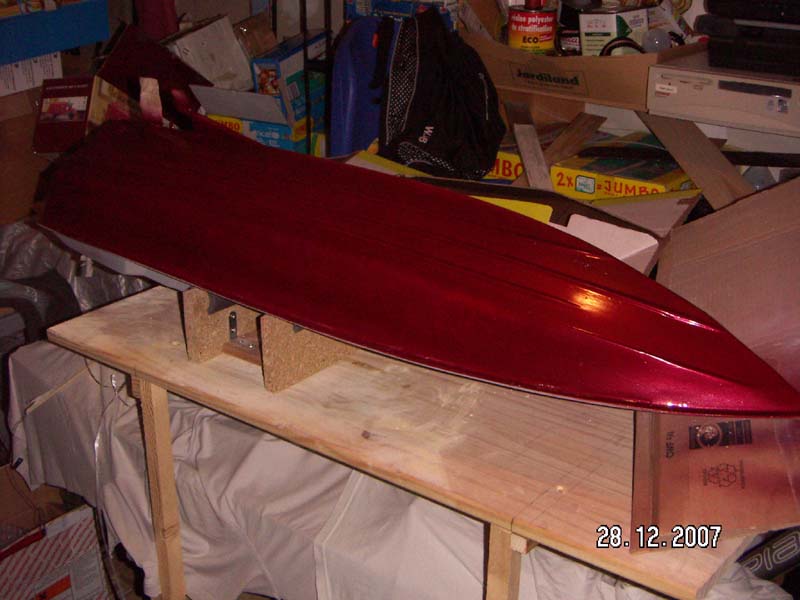

Quelques photos de la mise en peinture façon Flash Mc Queen




Une petite modification pour avoir un régime moteur intermédiaire...Un volant moteur plus gros...
