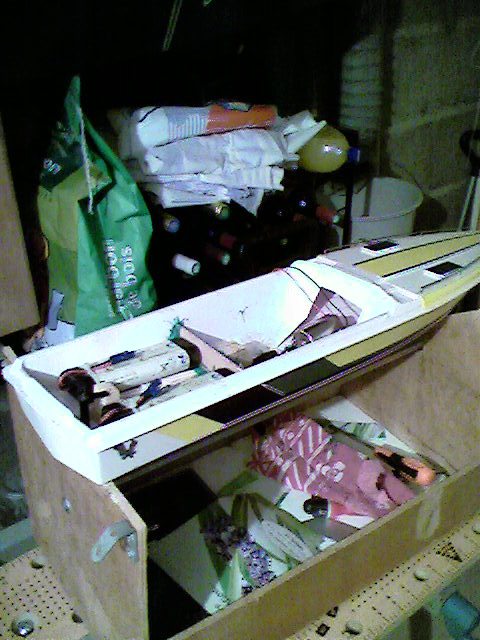

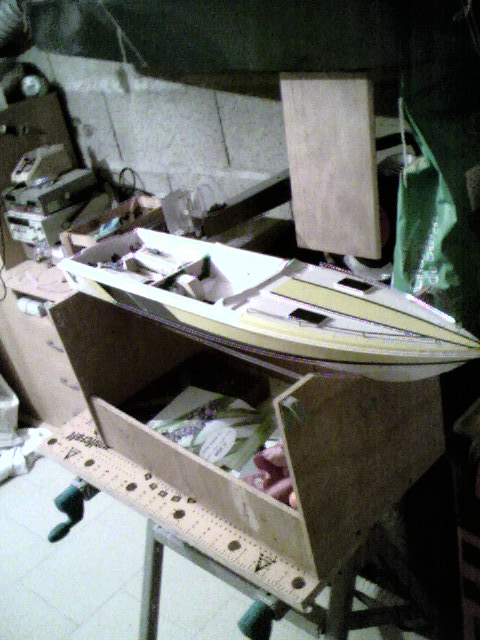

Firehawk...Un petit bateau de vitesse
Ce petit bateau est "low cost" : tout est
récupération.
les packs sont issus de mon 1/8 piste électrique
(7.2V et 1900mAh).
Un régulateur +5v Low Drop : LM2940

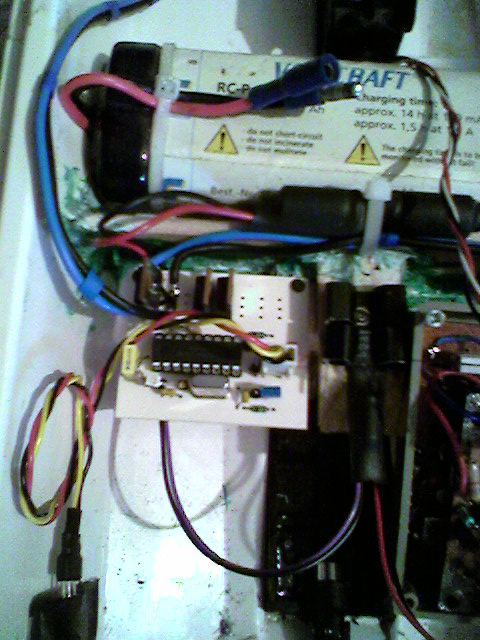

Le vario est un vario "électronique pratique"
à base de PIC 16f84, les transistors vont être
refroidis par un tube de laiton avec de l'eau (comme sur mon RIVA),
variateur programmable avec un cavalier.
Les transistors peuvent passer 55A chacun s'ils sont bien refroidis (il
y en a 2 !).

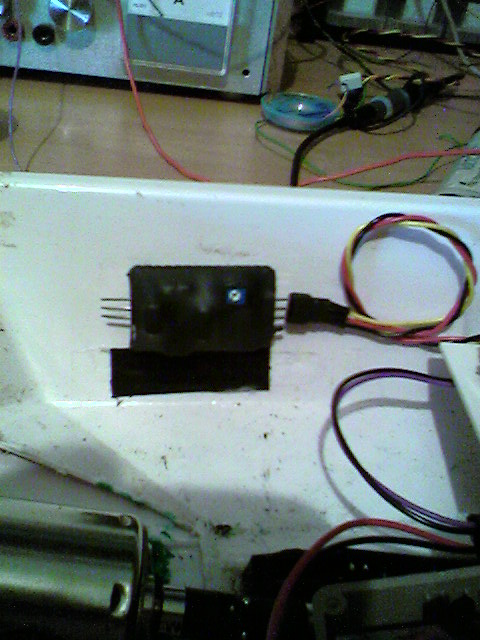

Comme j'ai un émetteur pour 15 millions de
récepteur, j'ai aussi moté un inverseur
à base de 4001, pour éviter de
démonter sans arrêt mon Tx et inverser les voies !
le récepteur est un "vieux" RX8 de chez thobois
(avec un SO41 et un SO42) en 41140MHz FM.
Le quartz est un quartz futaba simple changement de
fréquence, et non pas un MATEL (pour ceux qui connaissent)
le servo de gouvernail est un vieux Robbe RS10 (au moins
20ans)!

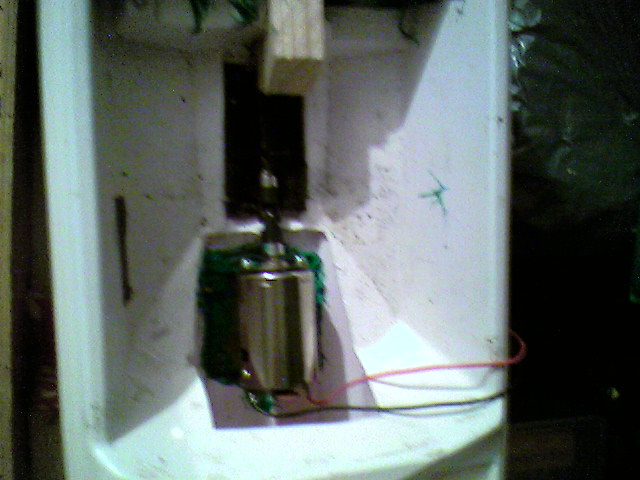

et le moteur est un mabuchi RS540SH en prise directe puisque
la dernière fois j'ai pété les
pignons...
Rien d'extraordinaire dans ce modèle à
part le fait que c'est de la récup, et que c'est pour
rigoler avec les potes... ;-)
Inverseur
à base 4001 :
variateur
eprat :
Le pdf scanné du RX8
